TeBES MISCHPULT

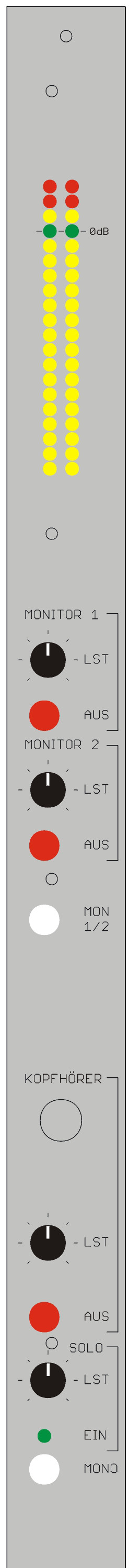

MONITOR-MODUL

PEGELANZEIGE:
Auf dieser Pegelanzeige wird der Pegel des linken und rechten Monitorbusses angezeigt. Falls eine der Vorhörtasten auf einem oder mehreren Module gedrückt ist, zeigt die Anzeige den Pegel des Vorhörbusses. Befindet sich das Modul im Vorhörmodus (MON, SOLO gedrückt), wird dies durch die grüne LED über dem MONO Schalter angezeigt.

MONITOR 1+2:
LST: Lautstärke des jeweiligen Monitors.

AUS: Mute des jeweiligen Monitorausganges.

MON 1/2: Auswahl des Monitorausganges


KOPFHÖRER:
KLINKENBUCHSE: Anschluss eines Kopfhörers mittels 6mm stereo Klinke.

LST: Lautstärke für den Kopfhörerausgang

AUS: Mute des Kopfhörerausganges


SOLO:
LST: Lautstärke für das Vorhörsignal.

EIN (grüne Led): Zeigt an dass der Vorhörmodus aktiv ist. Das heißt auf mindestens einem Modul ist eine Vorhörtaste (MON, SOLO) gedrückt.


MONO: Monomatrizierung des Monitors.


BUCHSEN: (in der Reihenfolge von oben nach unten)
MON 1L: Ausgang Monitor 1 links

MON 1R: Ausgang Monitor 1 rechts

(Zusatzbuchsen)

MON 2L: Ausgang Monitor 2 links

MON 2R: Ausgang Monitor 2 rechts

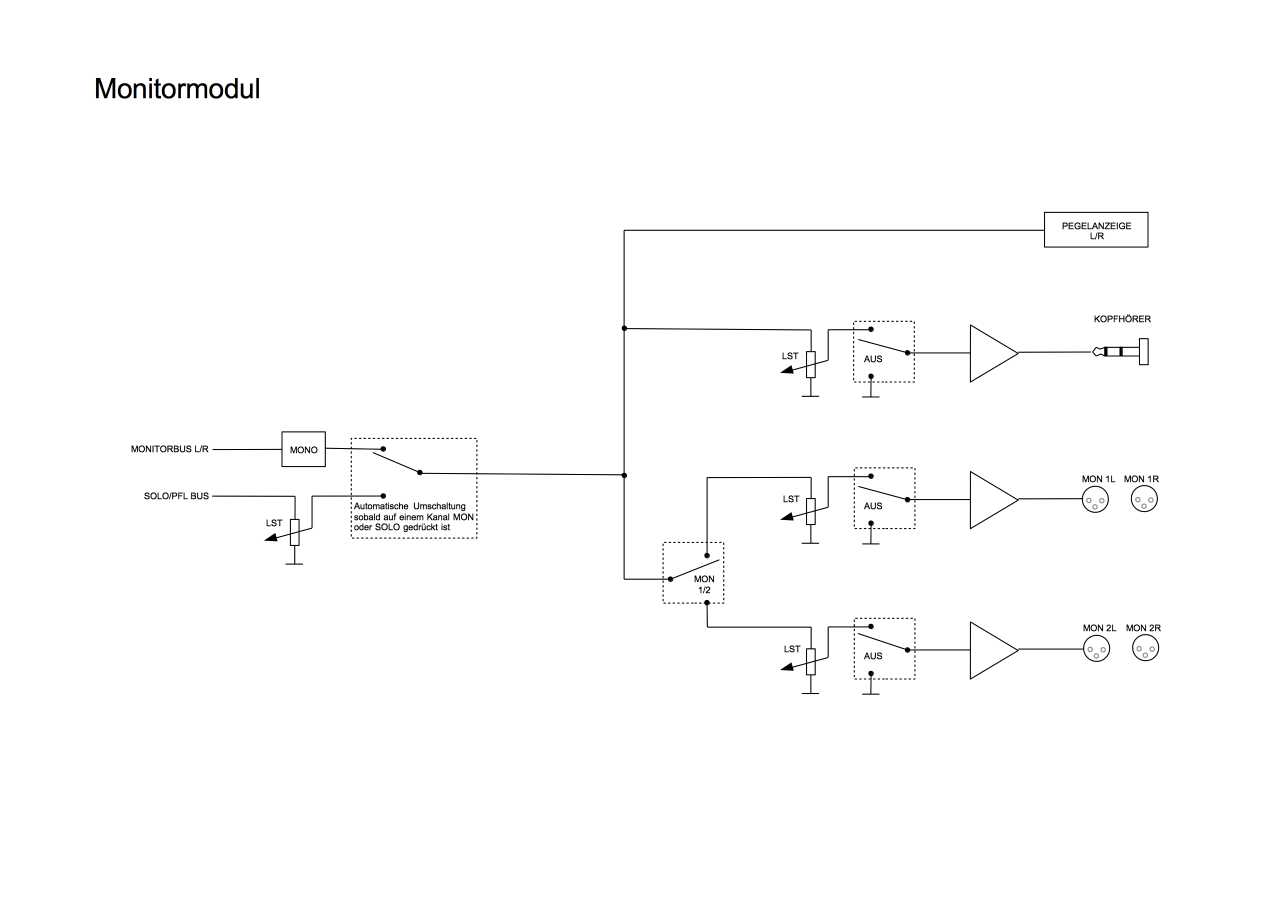

Blockschaltbild:
Blockschaltbild
Summenframes mit Monitor-Modul:
