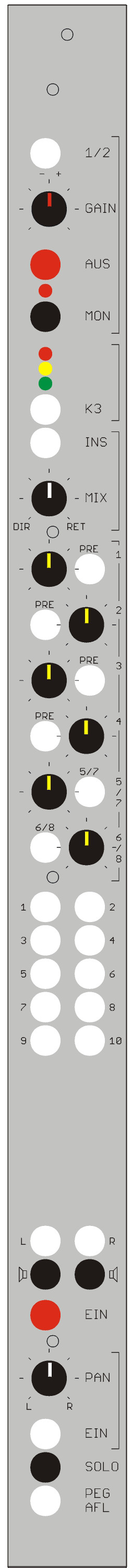

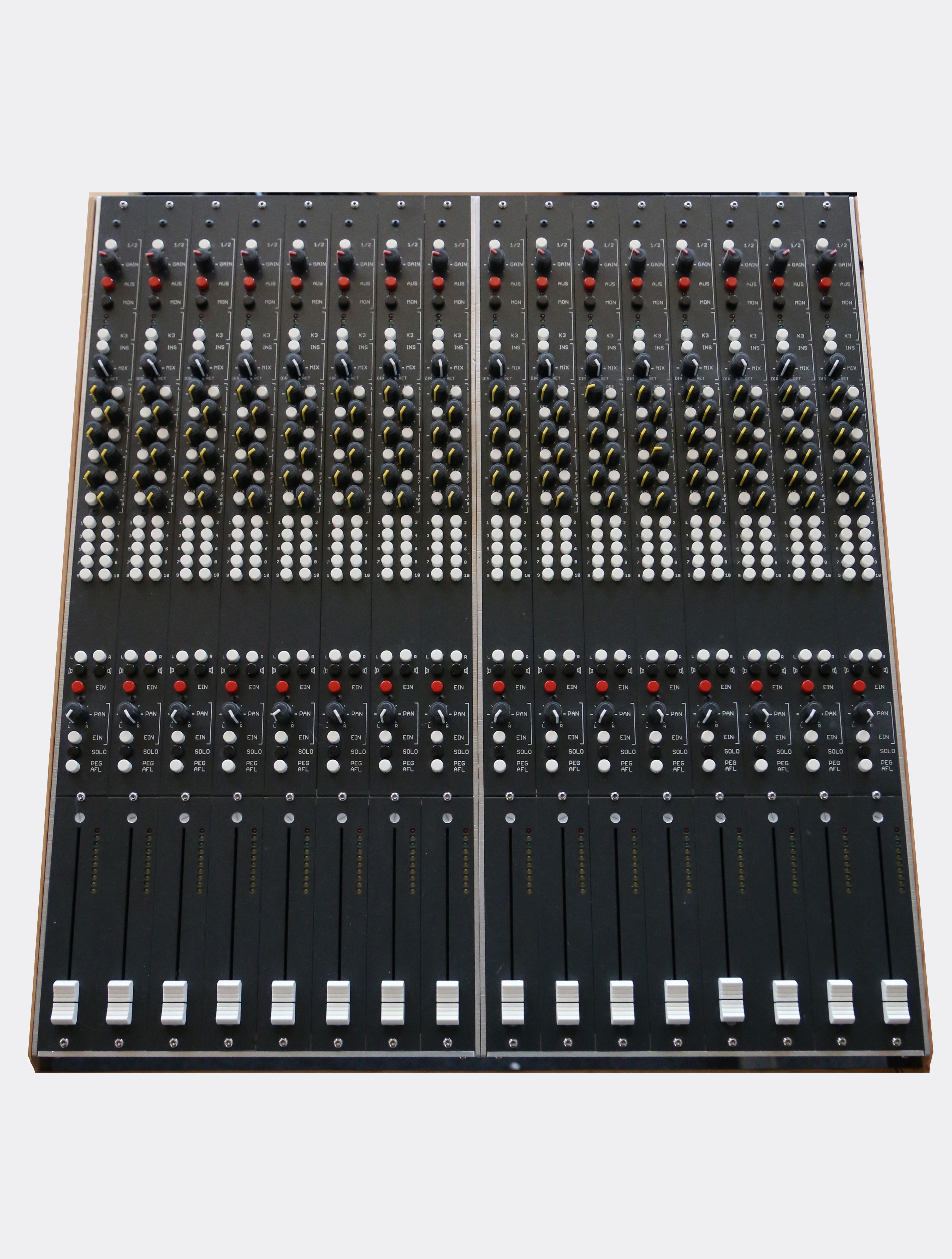

TeBES MISCHPULT
EINGANGS-MODUL
EINGANGSSEKTION:
K3 SEKTION:
INSERT :
AUX:
AUFSCHALTUNG:
Das Eingangsmodul kann auf die Busse 1 - 10 aufgeschaltet werden. Für Stereoschaltungen werden alle ungeradzahligen Busse der linken Seite und alle geradzahligen Busse der rechten Seite zugeordnet. Ein links/rechts Paar besteht immer aus den nebeneinanderliegenden Schaltern (1-2,3-4,5-6,..).
PAN: Panoramaregler, nur aktiv wenn Panorama eingeschaltet ist.
EIN: Aktivierung des Panoramareglers.
SOLO: Vorhören des Moduls über das Monitormodul. Wenn der Schalter PEG AFL gedrückt ist, wird das Signal post- sonst prefader vorgehört.
PEG AFL: Umschaltung der Pegelanzeige beim Fader auf das Postfadersignal.
BUCHSEN: (in der Reihenfolge von oben nach unten)
EINGANGSSEKTION:
1/2: Umschaltung zwischen den Eingängen 1 und 2.
GAIN: Pegelanpassung des Eingangssignales (±12dB).
AUS: Mute des Eingangssignales direkt nach dem Empfänger.
MON: Das Signal direkt nach dem Empfänger wird auf den Monitor geschalten solange der Taster gedrückt ist.
GAIN: Pegelanpassung des Eingangssignales (±12dB).
AUS: Mute des Eingangssignales direkt nach dem Empfänger.
MON: Das Signal direkt nach dem Empfänger wird auf den Monitor geschalten solange der Taster gedrückt ist.
K3 SEKTION:
K3: Begrenzt den Pegel ohne das Signal zu zerstören. Als Effekt erhält man eine Kompression und symmetrische Verzerrungen (ungeradzahlig Vielfache der Grundfrequenz).
Die Leds sind immer aktiv, egal ob das K3 Modul eingeschaltet ist oder nicht.
Der Grad der Verzerrung wird durch die 3 Leds angezeigt:
- grün: Signal vorhanden aber keine Verzerrung
- gelb: beginnende Verzerrung, Klirrfaktor ca. um das 10-fache erhöht (0,02%)
- rot: starke Verzerrung ab Klirrfaktorwerten von ca. 1%
Die Leds sind immer aktiv, egal ob das K3 Modul eingeschaltet ist oder nicht.
INSERT :
INS:
Schalter zur Aktivierung des Inserts. Der Send wird immer betönt.
MIX: Der Mix Regler definiert das Verhältnis zwischen dem direkten und dem vom Return kommenden Signal. Das Verhältnis kann von der Position DIR (nur das direkte Signal) bis zur Position INS (nur das vom Return kommende Signal) stufenlos geregelt werden. Der Mix Regler ist nur aktiv wenn der Insert eingeschaltet ist.
MIX: Der Mix Regler definiert das Verhältnis zwischen dem direkten und dem vom Return kommenden Signal. Das Verhältnis kann von der Position DIR (nur das direkte Signal) bis zur Position INS (nur das vom Return kommende Signal) stufenlos geregelt werden. Der Mix Regler ist nur aktiv wenn der Insert eingeschaltet ist.
AUX:
1-4:
AUX Regler, legt den Pegel fest mit dem auf die jeweilige AUX aufgesprochen wird.
PRE: Bei aktiviertem Schalter wird das Prefadersignal auf die AUX abgezweigt (nach dem Mix Regler).
Die Auxen 5 und 7 können nicht gleichzeitig verwendet werden. Über den Schalter 5/7wird entweder die AUX 5 oder die AUX 7 angewählt. Diese Auxen werden immer postfader abgezweigt. Dasselbe gilt für die Verwendung der Auxen 6 und 8 über den Schalter 6/8.
PRE: Bei aktiviertem Schalter wird das Prefadersignal auf die AUX abgezweigt (nach dem Mix Regler).
Die Auxen 5 und 7 können nicht gleichzeitig verwendet werden. Über den Schalter 5/7wird entweder die AUX 5 oder die AUX 7 angewählt. Diese Auxen werden immer postfader abgezweigt. Dasselbe gilt für die Verwendung der Auxen 6 und 8 über den Schalter 6/8.
AUFSCHALTUNG:
Das Eingangsmodul kann auf die Busse 1 - 10 aufgeschaltet werden. Für Stereoschaltungen werden alle ungeradzahligen Busse der linken Seite und alle geradzahligen Busse der rechten Seite zugeordnet. Ein links/rechts Paar besteht immer aus den nebeneinanderliegenden Schaltern (1-2,3-4,5-6,..).
EIN:
Mutet alle Schaltungen auf die Busse, auch die Monitoraufschaltungen.
PAN: Panoramaregler, nur aktiv wenn Panorama eingeschaltet ist.
EIN: Aktivierung des Panoramareglers.
SOLO: Vorhören des Moduls über das Monitormodul. Wenn der Schalter PEG AFL gedrückt ist, wird das Signal post- sonst prefader vorgehört.
PEG AFL: Umschaltung der Pegelanzeige beim Fader auf das Postfadersignal.
BUCHSEN: (in der Reihenfolge von oben nach unten)
EING 1:
1. Eingangsbuchse
SEND: Insert Send Buchse, wird nach dem Eingangsverstärker abgezweigt und immer bespielt.
RETURN: Insert Return Buchse, wird durch den Schalter INS aktiviert und anteilig zum Direktsignal mit dem MIX Regler eingespielt.
(Zusatzbuchsen)
EING 2: 2. Eingangsbuchse, Auswahl am Modul über den Schalter 1/2
DIR AUSG: Direktausgang des Moduls.
SEND: Insert Send Buchse, wird nach dem Eingangsverstärker abgezweigt und immer bespielt.
RETURN: Insert Return Buchse, wird durch den Schalter INS aktiviert und anteilig zum Direktsignal mit dem MIX Regler eingespielt.
(Zusatzbuchsen)
EING 2: 2. Eingangsbuchse, Auswahl am Modul über den Schalter 1/2
DIR AUSG: Direktausgang des Moduls.

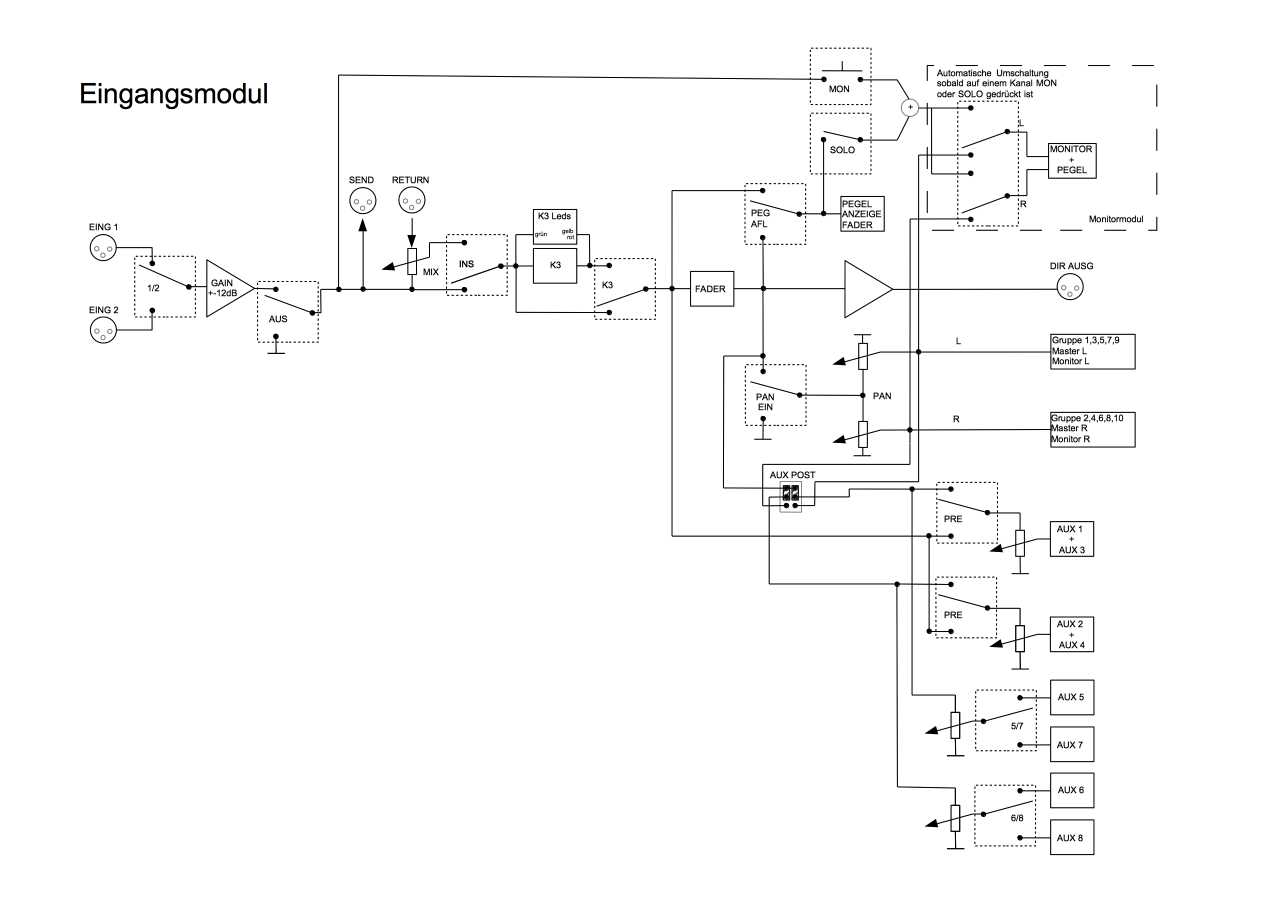

Blockschaltbild:
