TeBES MISCHPULT

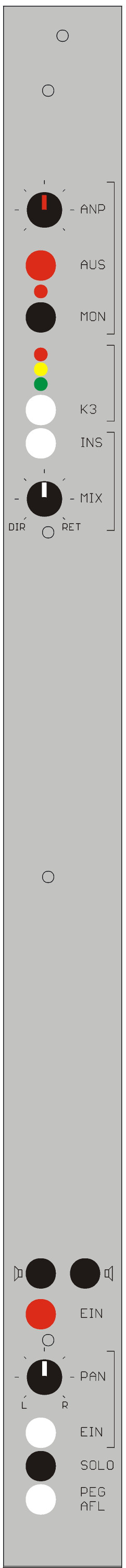

MASTER-MODUL
ANPASSUNG:
K3 SEKTION:
INSERT :
PAN: Panoramaregler, nur aktiv wenn Panorama eingeschaltet ist.
EIN: Aktivierung des Panoramareglers.
SOLO: Vorhören des Moduls über das Monitormodul. Wenn der Schalter PEG AFL gedrückt ist, wird das Signal post- sonst prefader vorgehört.
PEG AFL: Umschaltung der Pegelanzeige beim Fader auf das Postfadersignal.
BUCHSEN: (in der Reihenfolge von oben nach unten)
ANPASSUNG:
ANP:
Pegelanpassung des Summensignals (-18dB - +6dB).
AUS: Mute des Summensignals direkt nach dem Busempfänger.
MON: Das Signal direkt nach dem Busempfänger wird auf den Monitor geschalten solange der Taster gedrückt ist.
AUS: Mute des Summensignals direkt nach dem Busempfänger.
MON: Das Signal direkt nach dem Busempfänger wird auf den Monitor geschalten solange der Taster gedrückt ist.
K3 SEKTION:
K3: Begrenzt den Pegel ohne das Signal zu zerstören. Als Effekt erhält man eine Kompression und symmetrische Verzerrungen (ungeradzahlig Vielfache der Grundfrequenz).
Die Leds sind immer aktiv, egal ob das K3 Modul eingeschaltet ist oder nicht.
Der Grad der Verzerrung wird durch die 3 Leds angezeigt:
- grün: Signal vorhanden aber keine Verzerrung
- gelb: beginnende Verzerrung, Klirrfaktor ca. um das 10-fache erhöht (0,02%)
- rot: starke Verzerrung ab Klirrfaktorwerten von ca. 1%
Die Leds sind immer aktiv, egal ob das K3 Modul eingeschaltet ist oder nicht.
INSERT :
INS:
Schalter zur Aktivierung des Inserts. Der Send wird immer betönt.
MIX: Der Mix Regler definiert das Verhältnis zwischen dem direkten und dem vom Return kommenden Signal. Das Verhältnis kann von der Position DIR (nur das direkte Signal) bis zur Position INS (nur das vom Return kommende Signal) stufenlos geregelt werden. Der Mix Regler ist nur aktiv wenn der Insert eingeschaltet ist.
MIX: Der Mix Regler definiert das Verhältnis zwischen dem direkten und dem vom Return kommenden Signal. Das Verhältnis kann von der Position DIR (nur das direkte Signal) bis zur Position INS (nur das vom Return kommende Signal) stufenlos geregelt werden. Der Mix Regler ist nur aktiv wenn der Insert eingeschaltet ist.
PAN: Panoramaregler, nur aktiv wenn Panorama eingeschaltet ist.
EIN: Aktivierung des Panoramareglers.
SOLO: Vorhören des Moduls über das Monitormodul. Wenn der Schalter PEG AFL gedrückt ist, wird das Signal post- sonst prefader vorgehört.
PEG AFL: Umschaltung der Pegelanzeige beim Fader auf das Postfadersignal.
BUCHSEN: (in der Reihenfolge von oben nach unten)
DIR AUSG:
Direktausgang des Moduls
SEND: Insert Send Buchse, wird nach dem Busempfänger abgezweigt und immer bespielt.
RETURN: Insert Return Buchse, wird durch den Schalter INS aktiviert und anteilig zum Direktsignal mit dem MIX Regler eingespielt.
SEND: Insert Send Buchse, wird nach dem Busempfänger abgezweigt und immer bespielt.
RETURN: Insert Return Buchse, wird durch den Schalter INS aktiviert und anteilig zum Direktsignal mit dem MIX Regler eingespielt.

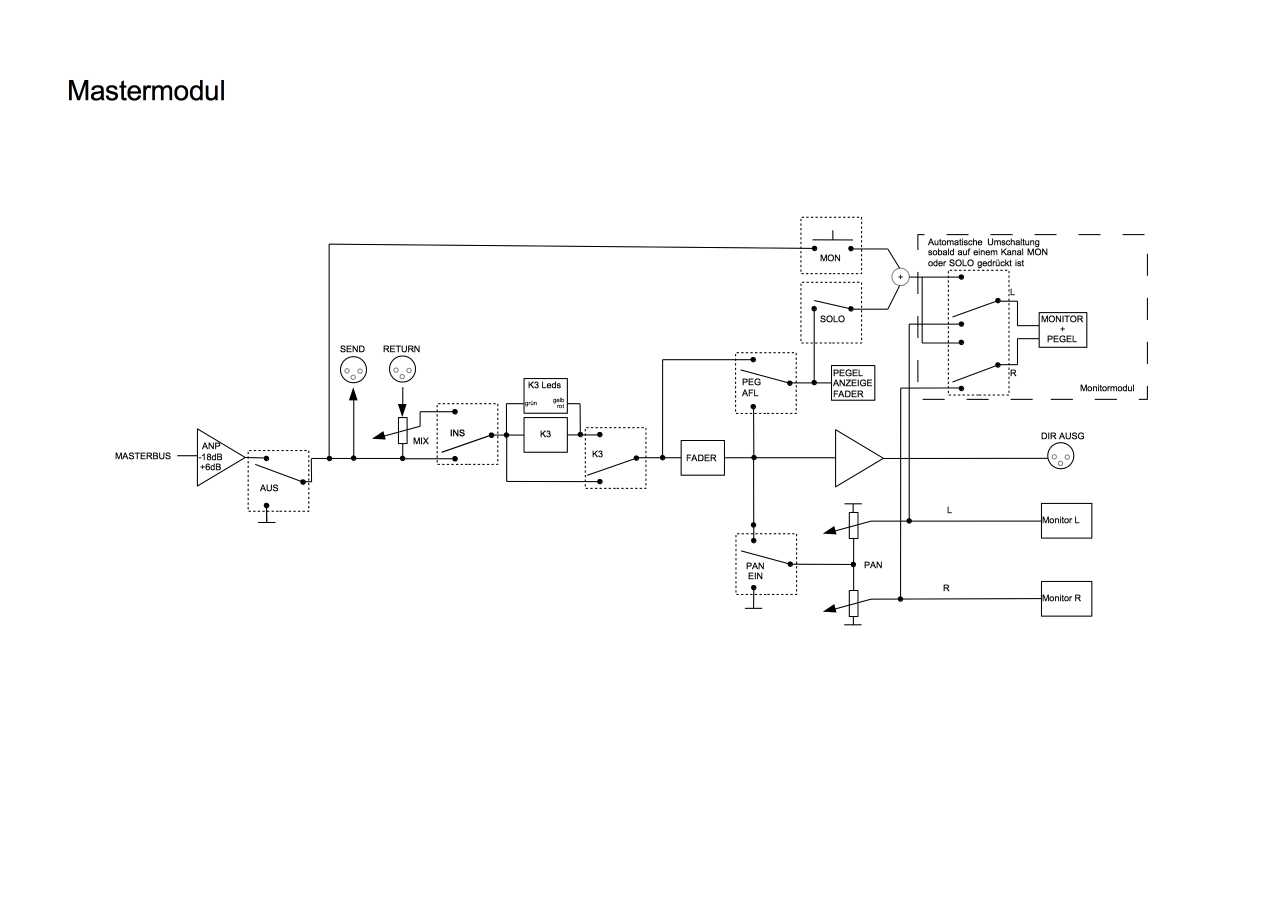

Blockschaltbild:
Summenframes mit Master-Modulen:
